L'Architecture et l'Intelligence Artificielle: la prochaine révolution

Si tu bosses dans le bâtiment, ou même si tu débutes dans le design architectural, il y a fort à parier que tu as déjà entendu parler de Revit. Et si ce n'est pas le cas, tu es au bon endroit pour découvrir pourquoi cet outil est une véritable révolution. On va plonger ensemble dans ce logiciel magique, étape par étape, et explorer comment il a transformé le monde de l'architecture et de l'ingénierie.

1. C'est quoi Revit au juste ?

Revit, c'est bien plus qu'un simple logiciel de dessin. Créé par Autodesk, c'est une plateforme de modélisation des informations du bâtiment (ou BIM pour Building Information Modeling). BIM, ça te parle ? En gros, c'est une méthode de travail où tout est connecté : du plan 2D à la maquette 3D, tout s'adapte automatiquement.

Imaginez : vous modifiez une porte dans la maquette 3D, et hop, le plan 2D et la coupe se mettent à jour tout seuls. Pas besoin de repasser 3 heures pour corriger tout le reste.

2. Pourquoi Revit fait autant de bruit ?

- Un workflow fluide comme jamais

Revit te permet de bosser sur un projet complet en une seule plateforme : modélisation 3D, dessin technique, quantitatifs… Tout y est. En plus, les différents intervenants peuvent collaborer en temps réel sur le même fichier. Plus besoin de jongler entre mille versions d'un fichier.

- Un outil pour les perfectionnistes

Avec Revit, chaque détail compte. Vous pouvez personnaliser les matériaux, jouer avec la lumière pour simuler le rendu final, et même intégrer des familles d'objets ultra détaillés (portes, fenêtres, meubles, etc.).

- Une vue d'ensemble du projet

L'une des forces de Revit, c'est qu'il ne te donne pas juste une jolie maquette à regarder. Il te permet d'avoir une analyse complète : estimation des coûts, planification des travaux, et même simulation énergétique. Bref, c'est l'outil idéal pour anticiper les pépins avant qu'ils n'arrivent.

3. Commentaire Revit simplifie la vie des architectes et ingénieurs

- Modélisation 3D intuitive

Avec Revit, vous dessinez directement en 3D. Le logiciel vous génère ensuite automatiquement les vues en plan, les élévations et les coupés. Et ce n'est pas juste un simple copieur-coller : tout reste interconnecté.

- Des outils pour la collaboration

Tu travailles en équipe ? Pas de souci ! Revit permet à plusieurs personnes de bosser sur le même projet, en temps réel, grâce à des solutions comme Autodesk BIM 360. Plus besoin d'envoyer des fichiers par mail toutes les 5 minutes.

- Des extensions pour aller plus longe

Besoin de simulations thermiques ou structurelles ? Revit s'intègre avec plein d'autres logiciels d'Autodesk comme Navisworks ou Robot Structural Analysis.

4. Quelques cas pratiques : Revit en action

• Architectes : création de maquettes précises pour présenter aux clients.
• Ingénieurs structure : analyse de la faisabilité technique et détection des conflits.
• Entrepreneurs : planification et estimation des coûts.

5. Alors, pourquoi passer à Revit ?

Si vous cherchez à gagner du temps, à éviter les erreurs coûteuses et à impressionner vos clients avec des présentations de folie, Revit est l'outil qu'il te faut. Il exige un peu de temps pour s'y habituer, mais crois-moi, l'investissement en vaut largement la peine.

En résumé

Revit, c'est comme un couteau suisse pour le bâtiment. Peu importe ton métier dans ce secteur, il a un truc pour te simplifier la vie. Si tu ne l'as pas encore essayé, il est peut-être temps de franchiser le pas.

Ce tutoriel ! Si vous débutez avec Revit, pas de panique. Ce guide vous montrera les bases pour que vous puissiez créer rapidement votre premier projet. Alors, ouvre Revit, installe-toi temporairement, et c'est parti

Étape 1 : Comprendre l'interface

Lorsque vous ouvrez Revit, vous voyez une interface divisée en plusieurs sections principales :

• Ruban : en haut, il contient tous les outils organisés par onglets (Architecture, Structure, Système, etc.).
• Zone de dessin : au centre, c'est là que tu travailleras sur tes plans et maquettes.
• Propriétés : sur la droite, ce panneau vous permet d'ajuster les caractéristiques des objets sélectionnés.
• Arborescence du projet : à gauche, vous accédez à toutes les vues (plans, coupes, élévations).

Astuce : Si vous ne voyez pas un panneau, va dans l'onglet Vue > Interface utilisateur pour l'afficher.

Étape 2 : Créer un nouveau projet

1. Cliquez sur Fichier > Nouveau > Projet .
2. Choisissez un gabarit. Si vous débutez, sélectionnez le gabarit architectural standard.
3. Une fois le projet ouvert, sauvegardez-le sous un nom de votre choix.

Astuce : Gardez un dossier structuré pour vos projets. Revit crée plusieurs fichiers liés.

Étape 3 : Modélisation de base (mur, sol, toit)

A. Créer des murs

1. Va dans l'onglet Architecture > Mur .
2. Dessinez les murs dans la zone de dessin en cliquant pour définir les points.
3. Dans le panneau Propriétés , ajustez la hauteur et l'épaisseur du mur si nécessaire.

B. Ajouter un sol

1. Toujours dans Architecture , clique sur Sol .
2. Dessinez le contour du sol en traçant des lignes (ferme bien la boucle).
3. Cliquez sur Terminer dans le ruban.

C. Ajouter un toit

1. Va dans Architecture > Toit par esquisse .
2. Tracez le contour du toit directement sur la vue en plan.
3. Ajustez les pentes en modifiant les propriétés des lignes de toit.

Étape 4 : Ajouter des portes et fenêtres

1. Cliquez sur Porte ou Fenêtre dans l'onglet Architecture .
2. Placez-les directement sur les murs en cliquant à l'endroit désiré.
3. Si vous voulez d'autres modèles, cliquez sur Charger une famille dans le ruban.

Étape 5 : Travailler en 3D

1. Passe en vue 3D en cliquant sur la petite maison dans la barre de vue en bas.
2. Tu peux tourner autour de ton modèle en maintenant Shift + Clic droit .
3. Pour ajuster les détails, cliquez directement sur les objets dans cette vue.

Étape 6 : Annoter et dimensionner

1. Va dans l'onglet Annoter .
2. Utilisez l'outil Cotation pour ajouter des dimensions précises.
3. Ajout des annotations pour clarifier certains éléments (niveaux, axes, etc.).

Étape 7 : Exporter ton travail

1. Une fois satisfait, sauvegardez votre projet.
2. Pour partager une vue en PDF, va dans Fichier > Imprimer > Imprimer en PDF .

Bonus : Astuces pour aller plus loin

• Créer un rendu réaliste : Dans l'onglet Vue , actif Graphismes réalistes pour un aperçu des matériaux.
• Charger des familles : Télécharge des objets préconçus sur des bibliothèques comme BIMobject ou RevitCity.
• Jouer avec les matériaux : Dans l'onglet Gérer , explorez l'éditeur de matériaux pour personnaliser votre projet.

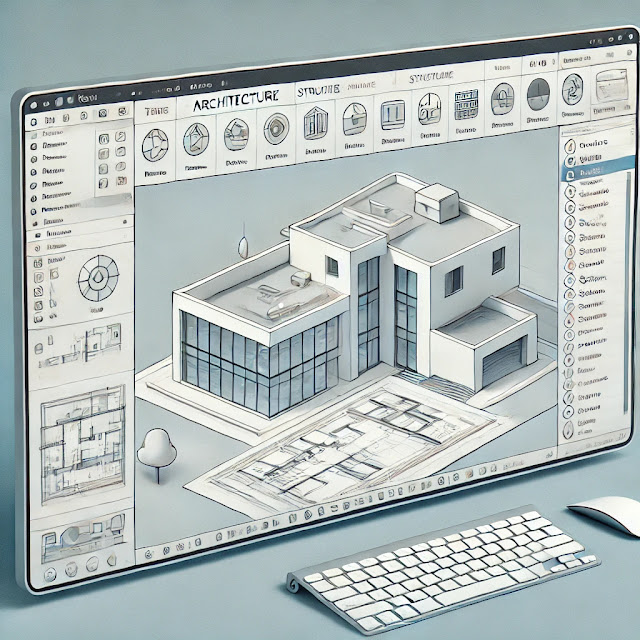

Voici une image montrant l'interface de Revit, avec les sections principales identifiées pour vous aider à vous repérer facilement.
